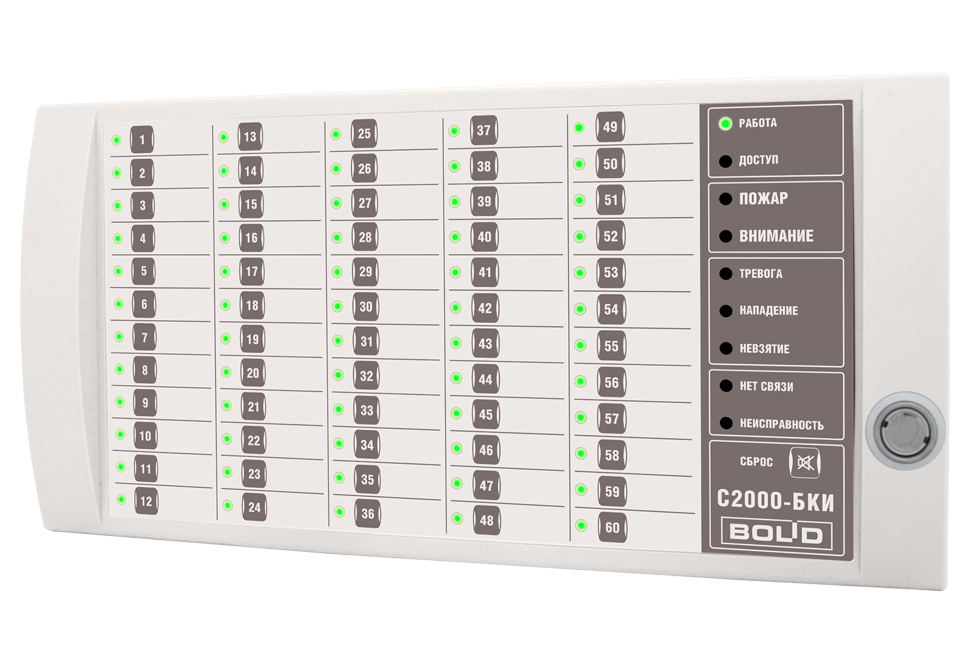

Блок индикации с клавиатурой С2000-БКИ

"С2000-БКИ" предназначен для работы в составе ИСО "Орион" совместно с пультом контроля и управления "С2000" ("С2000М"), ручного управления 60 разделами системы и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в этих разделах.

Кнопочное управление 60 разделами (взятие под охрану, снятие с охраны) с возможностью ограничения доступа к функции управления
Подключение считывателя с интерфейсом Touch Memory для контроля доступа к управлению разделами
Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: "Взят", "Взятие", "Снят", "Тревога", "Нападение", "Невзятие", "Пожар", "Внимание", "Неисправность", "Нарушение технолог. ШС", "Норма технолог. ШС", "Протечка", "Повышение/Понижение температуры", "Повышение/Понижение уровня", "Дверь Взломана", "Дверь Заблокирована", "Дверь Открыта/закрыта", "Доступ закрыт/открыт/в норме"
Отображение на светодиодных индикаторах "Пожар", "Внимание", "Тревога", "Нападение", "Невзятие" и "Неисправность" тревог и неисправностей в прикрепленной к блоку "С2000-БИ SMD" части системы "Орион Про"
Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
Два входа для подключения двух независимых источников питания с контролем их состояния
Формирование сообщения о вскрытии корпуса на пульт "С2000"
Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации, доступа к управлению, времени звучания звуковой сигнализации, контроля питания
Часовая синхронизация времени с пультом "С2000" ("С2000M")

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Световая индикация		60 двухцветных индикаторов для отображения состояния разделов ИСО «Орион»
		7 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО «Орион»
		7 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО «Орион»
Внешний считыватель электронных идентификаторов (ЭИ)		1 вход
Интерфейс подключаемых считывателей		Dallas Touch Memory
Управление светодиодами считывателя		Одним светодиодом Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
Встроенный звуковой сигнализатор		есть
Датчик вскрытия корпуса		микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»)		RS-485, протокол Орион
Питание блока		от внешнего источника постоянного тока
Напряжение питания		10,2 ÷ 28,0 В постоянного тока
Количество вводов питания		2
Потребляемая мощность		не более 3 Вт
Потребляемый ток	в тревожном режиме	не более 200 мА при напряжении 12 В не более 100 мА при напряжении 24 В
Потребляемый ток	в дежурном режиме (все индикаторы выключены)	не более 50 мА при напряжении 12 В не более 50 мА при напряжении 24 В
Готовность к работе после включения питания		не более 2 с
Рабочий диапазон температур		от -30 до +50 °C
Относительная влажность		до 98% при +25 °C
Степень защиты корпуса		IР20
Габаритные размеры		340х170х25,5 мм
Вес блока		не более 0.6 кг
Средний срок службы		10 лет
Программирование блока		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа		настенный навесной

Прошивки

Изменение прошивки осуществляется при помощи программы Orion-Prog.
Описание процедуры обновления прошивки приведено в "Справке программы".

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 2.27 (75 Кб)	Добавлены новые типы индикации: "Контроль Протечки", "Контроль Двери" , "Контроль Доступа" , "Автоматики выключена" Дополнения поддерживаются пультом "С2000М" версия не ниже 3.00 Исправлена ошибка индикации при неверном разделе, идентификации ключа и разделены состояния "Неисправность ШС", "Обрыв ШС", "Замыкание ШС" Исправлена ошибка, приводящая к нарушению ПО (переход в режим обновления)	01.04.2016
Прошивка вер. 2.25 (76 Кб) рекомендуется Прошивка вер. 2.27 (75 Кб)	Добавлены типы индикации «Технологический 3» , «Исп.уст-во», «Охранный 3». Добавлены управление «Отключение исп. уст-ва», «Включение исп. уст-ва», «Сброс тревог». Дополнения поддерживаются пультом «С2000М» версия не ниже 2.07.	01.03.2014
Прошивка вер. 2.23 (141 Кб) рекомендуется Прошивка вер. 2.27 (80 Кб)	Добавлены считыватель Touch Memory и возможность управления взятием/снятием разделов. Добавлены индикаторы "Доступ" и "Нет связи", удалён индикатор "Блокировка". Добавлен тип раздела "Инженерный".	01.09.2012

English

S2000-BKI ver.2.22/2.23 Configuration Tool (1 Mб)

S2000-BKI ver.2.23 Instruction Manual (211 Кб)
