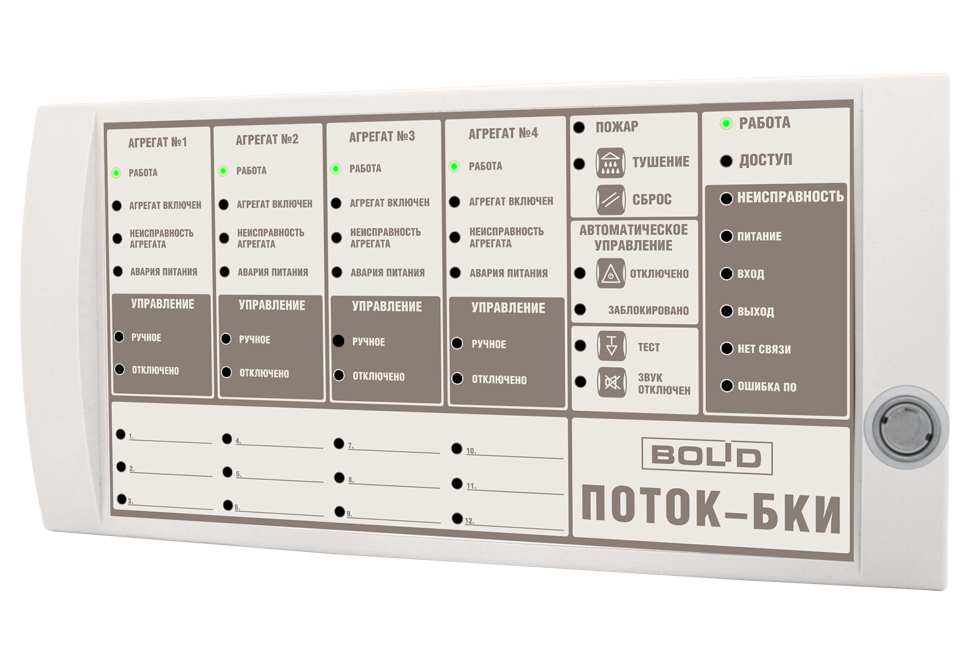

Блок индикации и управления Поток-БКИ

Предназначен для управления ППУ "Поток-3Н" и отображения состояний насосной станции и 4-х пожарных агрегатов, а также 12-ти пожарных разделов в интегрированной системе охраны "Орион" совместно с ППУ "Поток-3Н".

Включение/отключение режима автоматического управления ППУ "Поток-3Н"
Дистанционный пуск/сброс пуска АСПТ
Ограничение доступа к органам управления при помощи встроенного считывателя ключей
Возможность подключения внешнего считывателя карт
Индикация "Работа" и "Доступ" (к органам управления)
Отображение на 24-х двухцветных индикаторах состояния 4-х пожарных агрегатов ("Работа", "Агрегат включен", "Неисправность агрегата", "Авария питания", "Ручное управление", "Управление отключено" по каждому агрегату)
Отображения на 4-х индикаторах состояния насосной станции ("Пожар", "Тушение", "Автоматическое управление отключено", "Автоматическое управление заблокировано")
Отображение на 5 одноцветных системных индикаторах приходящих на блок извещений ("Доступ", "Неисправность", с расшифровкой, а именно "Питание", "Вход", "Выход"). Также отображение неисправностей "Нет связи" и "Ошибка ПО"
Возможность Отображение на 12-ти двухцветных светодиодных индикаторов состояния пожарных разделов ("Взят", "Неисправность", "Пожар") или отображение состояние зон ППУ "Поток-3Н", а именно:
- Входов запуска ("Норма" / "Пуск ПТ")
- Входов датчиков выхода на режим ("Норма" / "Выход на режим")
- Входов датчиков управления жокей – насосом ("Давление выше нормы" / "Давление в норме" / "Давление ниже нормы" / "Аварийный уровень давления")
- Входов запуска дренчерной секции ("Норма" / "Пуск ДС")
- Входов состояния концевиков пожарной электрозадвижки ("Открыта" / "Закрыта" / "Неисправность")
- Входов состояния АВР ("Авария сети" / "Восстановление сети")
- Состояние входов абонентов ("Норма" / "Нарушение")
Включение звукового сигнала при получении извещения о неисправности или пожаре с возможностью его сброса оператором. Извещения о пожаре имеют приоритет
Наличие 2-х проводного интерфейса RS-485 позволяет:
- пересылать сообщения о включении блока индикации и о взломе корпуса на пульт "С2000М" или АРМ "Орион Про"
- производить изменение сетевого адреса и запись конфигурационных параметров (присвоение номеров разделов, состояния которых будет отображать блок индикации)
- использовать его в комплексных интегрированных системах пожарной сигнализации

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
Световая индикация	50 индикаторов
Отображение состояния 12 разделов	12 двухцветных светодиодов
Отображение состояния 4-х насосов	4х6 двухцветных светодиода
Отображение состояния насосной станции	4 двухцветных светодиода
Отображение принятых сообщений (системные индикаторы)	10 светодиодов
Встроенный звуковой сигнализатор	не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса	микроконтакт
Интерфейс	RS-485
Скорость передачи	9600 Бод
Тип передачи	полудуплекс
Питание прибора	от внешнего источника постоянного тока номинальным напряжением от 12 до 24 В
Напряжение питания	10,2 ÷ 28,4 В постоянного тока
Потребляемый ток	200 мА - при напряжении питания 12 В 100 мА - при напряжении питания 24 В
Готовность к работе после включения питания	не более 2 с
Рабочий диапазон температур	от -30 до +50 °C
Относительная влажность	до 98% при +25 °C
Степень защиты корпуса	IР20
Габаритные размеры	170х340х25,5 мм
Масса прибора	не более 0,6 кг
Средний срок службы	10 лет
Программирование прибора	программа UProg.exe
Подключение к ПК	через интерфейс RS-485 с помощью преобразователя интерфейсов

Прошивки

Изменение прошивки осуществляется при помощи программы Orion-Prog.
Описание процедуры обновления прошивки приведено в "Справке программы".

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 1.00 (98 Кб)	Для восстановления версии 1.00	01.12.2013
