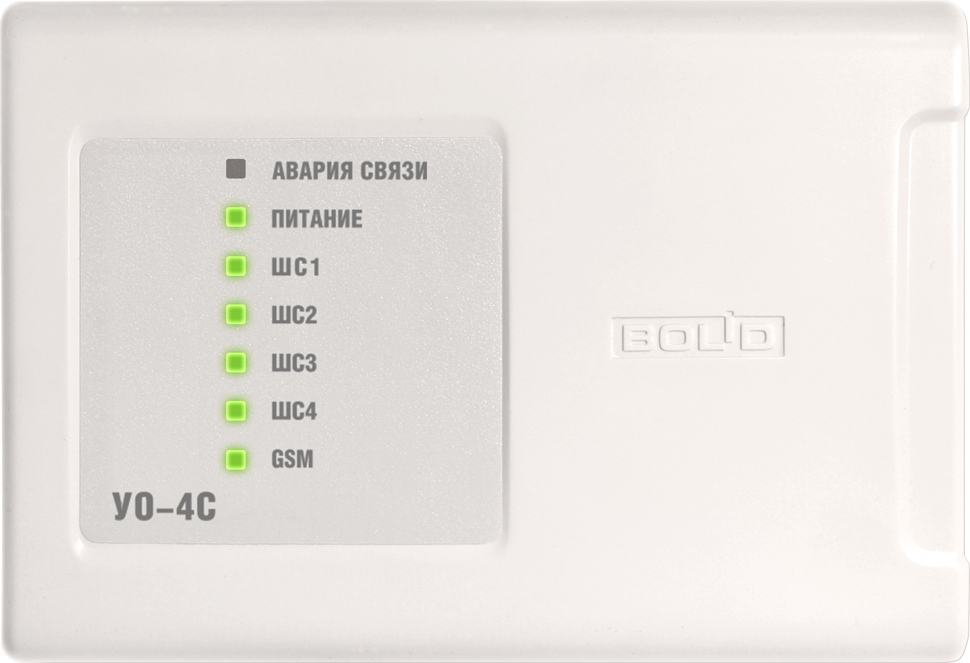

Интегрированная система охраны "Орион"Приборы передачи извещенийУстройство оконечное системы передачи извещений по каналам сотовой связи GSM УО-4С исп.02
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ ПАРАМЕТРА |
|---|---|
| Тревожные входы (ШС) | 4 шт. |
| Напряжение на входах ШС в дежурном режиме | от 6 до 12 В |
| Время интегрирования ШС | 300 мс |
| Ограничение тока, протекающего через ШС | не более 12 mA |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления | 1 кОм для охранных ШС, 100 Ом для пожарных ШС |
| Мин. сопротивление утечки между проводами ШС или каждым проводом и "землей" | 20 кОм для охранных ШС, 50 кОм для пожарных ШС |
| Выходы | 3 релейных выхода |
| Максимальный коммутируемый ток | Постоянный: 1 А Переменный: 0,5 А |
| Максимальное коммутируемое напряжение | Постоянное: 24 В Переменное: 100 В |
| Максимальная коммутируемая мощность | 10 Вт |
| Внешний считыватель | "Dallas Touch Memory" |
| Максимальное количество контактных устройств, подключаемых параллельно | 4 шт. |
| Максимальное количество световых индикаторов, подключаемых к контакту "LED" | 1 шт. |
| Расстояние от УО до контактного устройства | Не более 100 м при диаметре провода не менее 0,5 мм |
| Touch Memory | Не более 100 м при диаметре провода не менее 0,5 мм |
| Емкость памяти кодов ключей Touch Memory | 16 ключей |
| Интерфейс | RS-485 |
| Протокол | "Орион" |
| Форматы сигналов GSM | CSD (DC-09), CSD (DC-05) Ademco Contact ID SMS Голосовой канал |
| Энергонезависимый буфер событий | 128 событий для передачи по GSM каналу 60 событий для передачи по RS-485 интерфейсу |
| База данных в режиме "Ведущий" | |
| Количество разделов | до 99 |
| Количество зон | до 128 |
| Количество идентификаторов пользователей | до 255 |
| База данных в режиме "Ведомый" | |
| Количество разделов | до 99 |
| Количество зон | до 128 |
| Количество идентификаторов пользователей | до 255 |
| Питание прибора | От внешнего источника постоянного тока |
| Номинальное напряжение | от 10,2 до 15 В |
| Потребляемый ток | не более: 150 мА - дежурный режим 200 мА - при передаче 1 А - пиковое потребление |
| Программирование прибора | Программа "UProg" |
| Устойчивость к климатическим воздействиям | Исполнение 03 по ОСТ 25 1099-83 |
| Рабочий диапазон температур | От минус 30 до +50°C |
| Относительная влажность | До 98% при +25°C |
| Степень защиты корпуса | IP20 |
| Габаритные размеры | 156х107х39 мм |
| Вес прибора | Не более 0,3 кг |
| Тип подключения к прибору | Клеммная колодка под винт, провод от 0,3 до 2,0 мм² |
| Тип монтажа | Настенный навесной или на DIN-рейку |
Декларация о соответствии требованиям Таможенного Союза (7 Mб)
Сводный список сертификатов продукции (328 Кб)
Письмо о сроках действия сертификатов (2 Mб)
Разрешение на применение ИСО "Орион", Казахстан (479 Кб)
Сертификат соответствия ТР (651 Кб)
Руководство по эксплуатации вер. 2.56 (2 Mб)
Руководство по эксплуатации вер. 2.55 (2 Mб)
Руководство по эксплуатации вер. 2.52 (2 Mб)
Паспорт (200 Кб)
Справочник монтажника (13 Mб)
Сведения по совместимости оборудования и ПО (116 Кб)
Схема подключения (91 Кб)
| Версия прошивки | Содержание отличий | Начало выпуска |
|---|---|---|
Прошивка вер. 2.56 (219 Кб)  | Исправлена тактика формирования события "Авария связи с абонентом" (отключение контроля по каналам связи и тактика при нарушении/восстановлении регистрации в сети) | 01.11.2016 |
| Прошивка вер. 2.55 (217 Кб) рекомендуется Прошивка вер. 2.56 (219 Кб)
| Добавлена команда запрос состояния разделов в ведомом режиме и расширен список передаваемых событий. Изменена передача события "Авария связи с абонентом" (только внутри группы, за исключением канала GPRS) Расширен протокол поддерживаемых событий Добавлена возможность запроса баланса постоплатных карт | 01.04.2016 |
| Прошивка вер. 2.52 (210 Кб) рекомендуется Прошивка вер. 2.56 (219 Кб)
| Добавлена возможность отключения звукового оповещения при аварии линии связи по направлениям и взятие шлейфов при неисправных пожарных шлейфах. | 01.10.2015 |
| Прошивка вер. 2.51 (198 Кб) рекомендуется Прошивка вер. 2.56 (219 Кб)
| Исправлены ошибки при управлении SMS. Изменен ответ на запрос состояний при работе с протоколом ЭГИДА-3. Добавлен нешифрованный протокол DC09. | 01.08.2015 |
| Прошивка вер. 2.47 (196 Кб) рекомендуется Прошивка вер. 2.56 (219 Кб)
| Изменена схемотехника. Добавлена возможность прослушивания. | 01.12.2013 |
| Прошивка вер. 2.40 (206 Кб) | Изменена индикация режима и работа. Введены права и пароли на каждый телефон. Добавлен протокол SMS для Эгида-2 и Эгида-3. | 01.11.2012 |
| Прошивка вер. 2.37 (199 Кб) | Добавлена возможность запроса баланса с резервной SIM-карты. | 01.04.2012 |
| Наименование | Цена (руб.) | |
|---|---|---|
| Устройство оконечное системы передачи извещений по каналам сотовой связи GSM "УО-4С" исп.02, шт. | 6 750 | купить |
