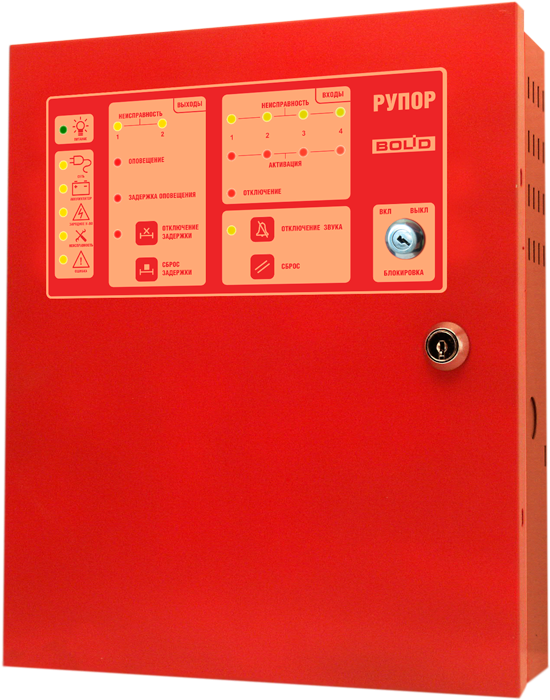

Прибор речевого оповещения Рупор

Прибор речевого оповещения "Рупор" предназначен для трансляции предварительно записанной речевой информации о действиях, направленных на обеспечение безопасности при возникновении пожара и других чрезвычайных ситуаций. Прибор может работать как в составе ИСО "Орион", так и в автономном режиме.

Прибор речевого оповещения "Рупор" предназначен для построения систем оповещения и управления эвакуацией (СОУЭ) 3-го, а при использовании совместно с комплексом "Рупор-Диспетчер" - 4-го и 5-го типов по классификации СП 3.13130.2009
Включение прибора в режим передачи сигналов оповещения осуществляется по команде сетевого контроллера ИСО "Орион" (АРМ "Орион Про", ПКУ "С2000М" (пульт "С2000" не поддерживает "Рупор")) или по сигналам приемно-контрольного прибора (или релейного блока) другой системы пожарной сигнализации
Прибор обеспечивает настройку ряда параметров: задержки оповещения, времени оповещения, пауз между речевыми сообщениями, преамбулы речевого оповещения (звукового сигнала для привлечения внимания), самих речевых сообщений, а также приоритета оповещения
Прибор имеет возможность воспроизведения нескольких речевых сообщений согласно их приоритетам (прерывание одного оповещения другим - более приоритетным, поочередное воспроизведение сообщений с одинаковым приоритетом); данная возможность может использоваться для внесения изменений в порядок эвакуации персонала (например, при распространении пожара на один из эвакуационных выходов)
В качестве исполнительных элементов речевого оповещения применяются низкоомные акустические модули (АМ)
Резервное электропитание от встроенной аккумуляторной батареи
Прибор осуществляет контроль вскрытия корпуса прибора, контроль исправности каналов оповещения и источников питания
Прибор обеспечивает индикацию состояния каналов оповещения, состояния подключенных к нему шлейфов сигнализации, состояния источников питания и др.
Ограничение доступа к органам ручного управления на передней панели прибора с помощью замка
Передача служебных и тревожных сообщений на пульт "С2000М" и АРМ "Орион Про"

НАИМЕНОВАНИЕ ПАРАМЕТРА	ЗНАЧЕНИЕ ПАРАМЕТРА
	вер. 2.хх	вер. 3.хх
Количество каналов оповещения	2 параллельных
Номинальная выходная мощность усилителя одного канала	10 Вт при нагрузке 4 Ом	20 Вт при нагрузке 8 Ом
Номинальное сопротивление линии оповещения	не менее4 Ом	не менее6 Ом
Количество зон оповещения	1	1
Подключаемые акустические модули	любые низкоомные акустические динамики с номинальным сопротивлением не менее 4 Ом	любые низкоомные акустические динамики с номинальным сопротивлением не менее 8 Ом
Общая продолжительность одного или нескольких различных речевый сообщений	до 340 секунд
Количество речевых сообщений	до 255
Количество сценариев оповещения	до 128
Диапазон воспроизводимых частот речевого оповещения (по электронному тракту)	от 50 до 8000 Гц
Время задержки начала оповещения	0 ... 2 ч 16 мин с шагом 1 с
Настройка времени оповещения	от 1 с до 2 ч 16 мин с шагом 1 с или без ограничения по времени
Количество шлейфов сигнализации (ШС)	4
Макс. сопротивление проводов ШС без учёта оконечного сопротивления	не более 100 Ом
Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй"	не менее 50 кОм
Подключаемые к ШС устройства
Релейные выходы приборов	без ограничений
Неадресные пожарные извещатели	входы (ШС) прибора не предназначены для подключения пожарных извещателей
Световая индикация на лицевой панели	21 светодиодный индикатор
Встроенный звуковой сигнализатор	Не менее 50 дБА на расстоянии 1 м
Датчик вскрытия корпуса	микроконтакт
Коммуникационный порт (для работы в ИСО "Орион")	RS-485, протокол Орион
Питание прибора, основное	от 187 до 242 В (50 Гц ±5%)
Питание прибора, резервное	1 аккумуляторная батарея, 12 В, 7 А×ч	2 аккумуляторных батареи, 12 В, 4,5 А×ч
Время работы от встроенного источника резервного электропитания в дежурном режиме	не менее 24 часов
Время работы от встроенного источника резервного электропитания в режиме оповещения	не менее 2 часов
Выход для питания внешних устройств стабилизированным напряжением	(12±2) В / 0,2 А	(26±2) В / 0,2 А
Выходов на пожарную часть	2 ("Неисправность" и "Оповещение")
Количество зон оповещения	1
Коммутируемые параметры	0,1 А/350 В
Рабочий диапазон температур	от 0 до +55 °С
Относительная влажность	до 98% при +25 °С
Степень защиты корпуса	IP 30
Габаритные размеры	310×254×95 мм
Масса прибора	не более 8 кг (без аккумуляторной батареи)
Средний срок службы	10 лет
Программирование прибора	программа UProg.exe
Тип монтажа	настенный навесной

Прошивки

Изменение прошивки осуществляется при помощи программы Orion-Prog.
Описание процедуры обновления прошивки приведено в "Справке программы".

Версия прошивки	Содержание отличий	Начало выпуска
Прошивка вер. 3.04 (72 Кб)	Исправлена ошибка, приводившая к сбою обучения системы контроля ЛО. Сбой мог возникнуть при возникновении любых событий в момент проведения обучения системы контроля ЛО.	11.01.2017
Прошивка вер. 3.03 (72 Кб) рекомендуется Прошивка вер. 3.04 (72 Кб)	Улучшен алгоритм работы со звуковой памятью прибора	01.12.2016
Прошивка вер. 3.02 (73 Кб) рекомендуется Прошивка вер. 3.04 (72 Кб)	Изменен алгоритм контроля состояния линий оповещения (улучшена стабильность и точность работы) Изменен алгоритм контроля АКБ (улучшена стабильность и точность работы) Длительность теста индикаторов и органов управления приведена к требованиям ГОСТ 53325-2012 (20 секунд) Периодичность контроля АКБ приведена к требованиям ГОСТ 53325-2012 (300 секунд) Важно! Прошивка не предназначена для обновления приборов с версией прошивки 2.0х	01.09.2016
Прошивка вер. 2.04 (89 Кб)	Исправлена ошибка алгоритма контроля линий оповещения, приводившая к появлению ложных сообщений об аварии линий оповещения.	01.07.2015
Прошивка вер. 2.03 (91 Кб) рекомендуется Прошивка вер. 2.04 (89 Кб)	Изменен алгоритм определения сопротивления линий оповещения. Изменен порог отклонения сопротивления линий оповещения с 1-го Ома на 15% от первоначально измеренного сопротивления линий оповещения. Введена поддержка команды общего взятия/снятия. Введена поддержка запроса напряжения питания в текстовом виде. Введена поддержка передачи данных АЦП шлейфов в текстовом виде.	01.11.2013
Заводской образ звуковой памяти Рупор (789 Кб)		—
