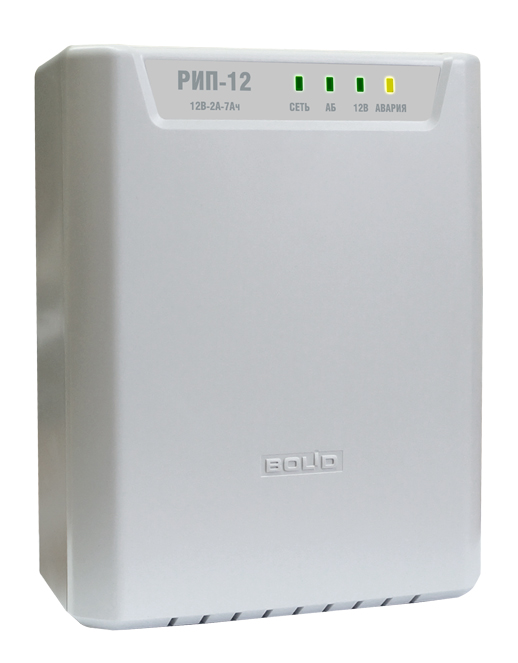

Резервированный источник питания РИП-12 исп.14 (РИП-12-2/7П2-Р)

Область применения — для питания оборудования ОПС на небольших объектах.

Встроенный термодатчик для контроля температуры внутри корпуса и управления процессом заряда АБ
Проверка состояния АБ тестовой нагрузкой
Контроль исправности зарядного устройства
Подключение к сети без провода заземления
Компактный пластиковый корпус

Защита с автоматическим восстановлением работоспособности:
- от превышения выходного напряжения
- от перегрузок по выходу
- от «переполюсовки» аккумуляторных батарей (АБ)
- от замыкания клемм подключения АБ
Контроль:
- сетевого напряжения
- величины выходного напряжения
- величины напряжения АБ
Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- короткое замыкание или перегрузка по выходу
- заряд АБ
- отключение АБ при её разряде
- отключение выхода РИП
Контроль вскрытия корпуса

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Напряжение в сети, В		150-250
Выходное напряжение, В	при питании от сети	13,6±0,6
Выходное напряжение, В	при питании от АБ	9,5…13,2
Номинальный выходной ток, А		2
Максимальный выходной ток, А (не менее 2 мин)		2,5
Максимальная мощность потребляемая от сети, В•А		60
Собственный ток потребляемый от АБ, мА, не более		30
Защита от превышения выходного напряжения		+
Емкость АБ, А·ч		7
Звуковой сигнализатор		+
Возможность отключения звука		+
Количество индикаторов		4
Датчик вскрытия корпуса		+
Количество релейных выходов		3 (оптореле)
Максимальные напряжение и ток коммутации		80 В, 100 мА
Время технической готовности		Не более 6 с
Диапазон рабочих температур		от минус 10 до + 40 °C
Относительная влажность		до 90% при +25 °C
Средний срок службы		10 лет
Тип корпуса, степень защиты (IP)		П2 (IP30)
Корпус		Пластик IP30
Габариты (ШхВхГ), мм		165х211х90
Масса без АБ		0,5
Подключение РИП(сечение проводов кв.мм)		РИП-12 исп.04П
к сети		0,75…2,5
к нагрузке		0,5…2,5
к реле		0,14…1
к датчику вскрытия		-
Тип монтажа		Настенный, навесной

Наименование	Цена (руб.)
Резервированный источник питания аппаратуры ОПС "РИП-12 исп.14 (РИП-12-2/7П2-Р)" (РИП-12 (04П)), шт.	2 594	купить
