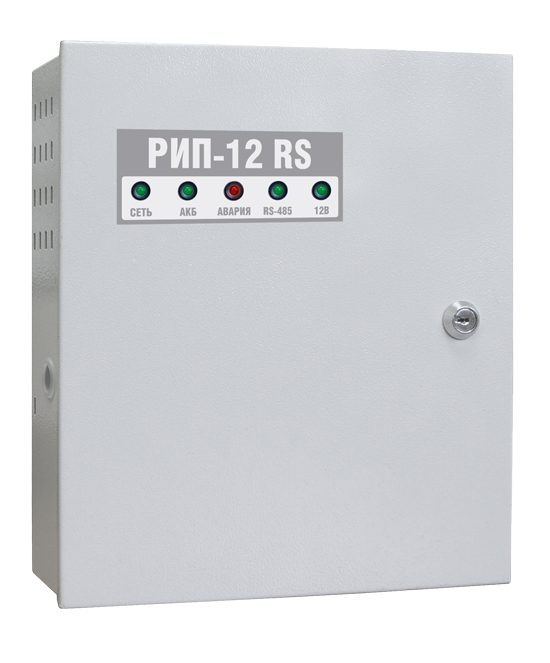

Резервированный источник питания РИП-12 исп.50 (РИП-12-3/17М1-Р-RS)

"РИП-12 исп.50 (РИП-12-3/17М1-Р-RS)" предназначен для работы в составе ИСО "Орион" для питания извещателей, приборов ОПС, СКУД и пожарной автоматики. Соответствует Техническому регламенту и сертифицирован по ГОСТ Р 53325-2009.
В ИСО "Орион" "РИП-12 исп.50 (РИП-12-3/17М1-Р-RS)" взаимодействует с пультом "С2000M" или АРМ "Орион Про", передает данные и получает команды управления по интерфейсу RS-485.

Передача событий на пульт "С2000М" или АРМ "Орион Про":
- "Авария сети" (сетевое напряжение питания ниже 150 В или выше 250 В)
- "Перегрузка источника питания" (выходной ток РИП более 3,5 А)
- "Неисправность ЗУ" (ЗУ не обеспечивает напряжение и ток для заряда батареи (АБ) в заданных пределах)
- "Неисправность источника питания" (при выходном напряжении ниже 10 В или выше 14,5 В)
- "Неисправность батареи" (напряжение (АБ) ниже нормы, либо её внутреннее сопротивление выше предельно допустимого)
- "Тревога взлома" (корпус РИП открыт)
- "Отключение выходного напряжения"
Измерение и передача данных по запросу от "С2000М" или АРМ "Орион Про":
- напряжения в сети
- напряжения на АБ
- напряжения на выходе
- тока нагрузки
Расширенный диапазон входного напряжения сети
Защита с автоматическим восстановлением работоспособности от:
- превышения выходного напряжения
- перегрузок по выходу
- "переполюсовки" АБ
- замыкания клемм подключения АБ
Интеллектуальный контроль аккумуляторной батареи и управление ее зарядом:
- автоматическая проверка состояния АБ тестовой нагрузкой
- измерение емкости АБ
- расчет времени работы в резервном режиме с учетом реального тока нагрузки
- программируемый таймер-счетчик времени наработки АБ
- отключение АБ при ее разряде и превышении допустимого напряжения
- автоматическая регулировка напряжения заряда АБ в зависимости от температуры внутри корпуса
- контроль тока и напряжения зарядного устройства (ЗУ)
Световая индикация и звуковая сигнализация:
- наличие сетевого напряжения в сети
- выход сетевого напряжения за пределы нормы (менее 150 В или более 250 В)
- наличие или нарушение связи по интерфейсу RS-485
- короткое замыкание или перегрузка по выходу
- заряд АБ
- необходимость замены АБ или проведения технического обслуживания
- отключение АБ при её разряде
- неисправность ЗУ
- отключение выхода РИП в аварийных ситуациях
Энергонезависимый буфер событий
Релейный выход для сигнала "Неисправность"
Конфигурирование параметров РИП: изменение сетевого адреса, времени задержек передачи событий, времени управления реле с помощью программы UPROG

НАИМЕНОВАНИЕ ПАРАМЕТРА		ЗНАЧЕНИЕ ПАРАМЕТРА
Напряжение сети		(150...250) В
Выходное напряжение	при питании от сети	(13,6±0,6) В
Выходное напряжение	при питании от АБ	(10...13,6) В
Номинальный выходной ток		3 А
Максимальный выходной ток (10 мин.)		4 А
Максимальная мощность, потребляемая от сети		110 ВА
Собственный ток потребления от АБ		не более 40 мА
Емкость АБ		17 А·ч
Световая индикация		5 светодиодных индикатора для отображения режимов работы и неисправностей
Встроенный звуковой сигнализатор		есть
Датчик вскрытия корпуса		есть
Интерфейс		RS-485, протокол Орион
Буфер событий		20 событий
Релейный выход (Неисправность»)		1 шт., оптореле
Максимальные напряжение и ток коммутации реле		(80 В, 50 мА)
Время технической готовности		не более 6 с
Рабочий диапазон температур		от -10 до +40 °C
Относительная влажность		до 90% при +25 °C
Степень защиты корпуса		IР30
Габаритные размеры		255х310х95 мм
Вес РИП		не более 2,5 кг (с батареей не более 8,5 кг)
Средний срок службы		10 лет
Программирование РИП		Программа UProg.exe
Подключение к ПК при программировании		Через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип подключения к РИП		Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5 кв.мм Подключение RS-485, реле К1: провод 0,2…2,5 кв.мм
Тип монтажа		настенный, навесной

Наименование	Цена (руб.)
Резервированный источник питания аппаратуры ОПС "РИП-12 исп.50 (РИП-12/317М1-Р-RS)" (РИП-12RS), шт.	5 038	купить
